阿尔及利亚 1.5-2.5mm 厚度立柱辊压成型机

仓库货架立柱辊压成型机广泛用于生产立柱框架,箱梁和阶梯梁.我们的智能辊压成型机采用悬臂式结构,可生产多种尺寸的产品,并通过电机自动切换宽度和高度.用户只需在触摸屏上输入所需数据,稍等片刻即可完成操作.可加工厚度为1.5-3毫米,原材料包括冷轧钢,镀锌卷材,彩涂钢板,碳钢,不锈钢和铝材.我们生产的型材符合ISO,CE和FEM标准,适用于仓库,超市,工业场所和家庭等各种应用场景.
我们拥有丰富的经验,已将托盘货架辊压成型机出口到巴基斯坦,墨西哥,秘鲁,埃及,澳大利亚和英国等国家.在仓库托盘货架系统领域,我们能够生产更多种类的机器,例如箱梁辊压成型机,阶梯梁辊压成型机和层板辊压成型机等.
我们根据客户的图纸,公差和预算提供不同的解决方案,并提供专业的个性化服务,满足您的各种需求.无论您选择哪条生产线,苏斯曼机械的卓越品质都能确保您获得功能完善的型材.

 技术参数

5.1. 适用板材:厚度1.5-2.5mm,镀锌钢板或素钢板
5.2. 工作速度:0-12米/分钟
5.3. 成型工序:18工位
5.4. 辊筒材质:Gcr15,淬火硬度HRC58-62,镀铬
5.5. 轴材质:45#高级钢(直径:76mm),热精炼
5.6. 驱动系统:齿轮箱
5.7. 主减速器功率:18.5KW,中国知名品牌
5.8. 切割方式:液压切割,Cr12mov
5.9. 切割刀片材质:Cr12MoV,淬火硬度HRC58-62
5.10. 液压站功率:7.5KW,无锡万神知名品牌
5.11. 整机采用PLC控制.
5.12 PLC——中英文双语
* 编码器——日本欧姆龙公司
* 电气元件——施耐德电气

工作流程

:开卷—送料及矫平—冲孔—辊压成型—切割—产品收集



 轮廓图:

更多详情

(1)手动U型卷绕器

断电方式:手动开卷；最大容量:5吨

适用于内径为 508 毫米的线圈,最大外径为 1000 毫米.

手动供电会使线圈内表面膨胀.

(2)飞锯切割

1)不停切割；

2)刀片材料为经淬火处理的Cr12.

3)采用焊接框架,刚性好.

4)切割框架经过热处理,以避免最终产品变形.切割长度公差为±2mm.

5)切割动力由液压站提供.

6) 最终产品可根据PLC控制器设定的长度进行切割,长度由编码器自动测量.当最终产品达到设定长度时,机器将停止并自动切割产品.切割完成后,机器将再次连续运行.

(3)PLC控制系统

1)该系统采用台达PLC控制所有工作动作,可自动测量生产数量和各件长度,便于控制辊压成型机.

2)Delta变频器调速技术,实现自动化生产.

3)文本屏幕输入并取消了工作数据.

4) 友好的人机界面系统可以设置工件的批次,长度,数量等.

5) 编码器计数,具有计数和测量长度的功能.

6) 适用电源电压:380V/50HZ/3相(可根据买方要求设计)

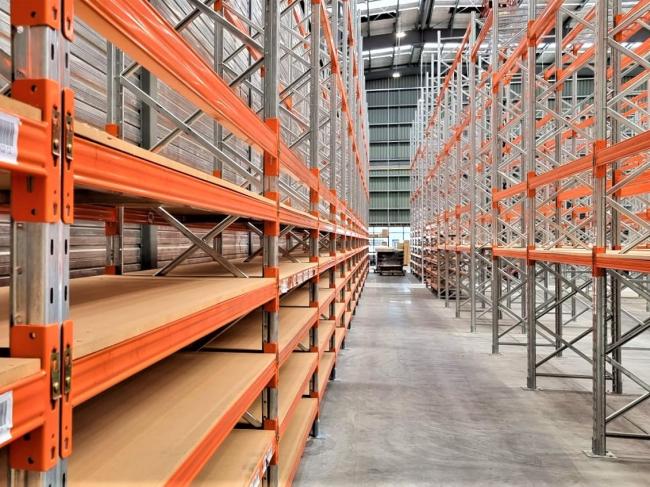

应用:
