ASTM A182 F304/304L Blind B16.5 Forged Flange Raised Face BLRF #600
ASTM A182 F304/304L Blind B16.5 Forged Flange Raised Face BLRF #600
Stainless Steel ASTM A182 F304/F304L Flanges are widely used in low pressure piping systems, as no welding is involved while connecting the flanges to pipes or other equipment. However, the flange may be welded around the joint after assembly, but it is not considered a satisfactory method of increasing its applications.

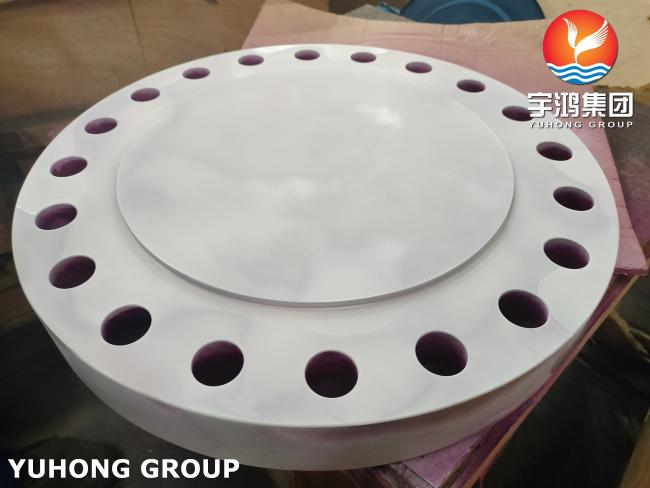

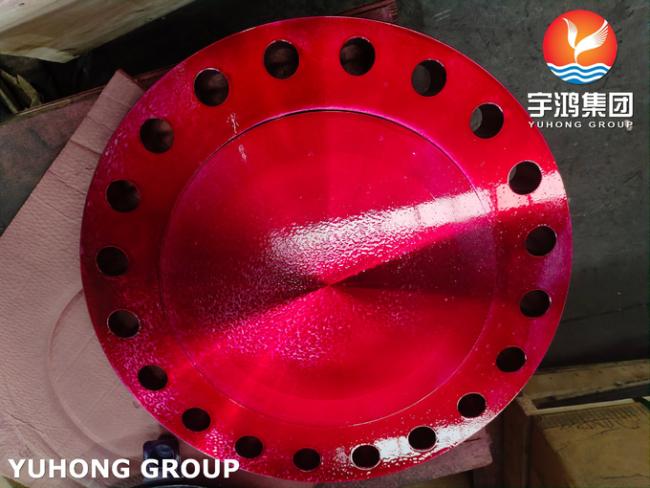

Blind flange is used to terminate the end of a piping system. The blind flange is basically a flange that does not have a hub or a bored center. Blind flanges can also be used to seal a nozzle opening on a pressure vessel.
A182 F304/F304L Flange Equivalent Grades
|
GRADE |
WERKSTOFF NR. |
UNS |
JIS |
BS |
GOST |
AFNOR |
EN |
|
F304 |
1.4301 |
S30400 |
SUS 304 |
304S31 |
08Х18Н10 |
Z7CN18‐09 |
X5CrNi18-10 |
|
F304L |
1.4306 / 1.4307 |
S30403 |
SUS 304L |
3304S11 |
03Х18Н11 |
Z3CN18‐10 |
X2CrNi18-9 / X2CrNi19-11 |
Le matériau ASTM A182 Gr F304L est une spécification pour les brides de tuyaux en acier inoxydable forgées pour un service à haute température. Il s'agit d'un matériau de forgeage utilisé pour fabriquer des pièces forgées nues ou des produits forgés et usinés qui impliquent une application pour un service à haute température.
L'ASTM A182 F304L est l'acier inoxydable le plus polyvalent et le plus utilisé. Il est également désigné par son ancien nom 18/8 qui est dérivé de la composition nominale de l'acier inoxydable 304L qui est de 18 % de chrome et de 8 % de nickel. Il s'agit d'une version à faible teneur en carbone de l'acier inoxydable 304. Les brides en acier inoxydable 304L sont une méthode de raccordement de tuyaux, de pompes, de vannes et d'autres outils pour former un système de tuyauterie. Il peut être utilisé de préférence dans des environnements suffisamment corrosifs pour provoquer une corrosion intergranulaire des soudures et des zones affectées par la chaleur sur les alliages sensibles. Les brides en acier inoxydable 304L offrent une bonne résistance à l'oxydation en service intermittent jusqu'à 1600 °F et en service continu jusqu'à 1690 °F. Il peut être généralement soudé ou vissé.
A182 F304/304L Flange Chemical Composition
|
Grade |
C |
P |
Mn |
Cr |
Si |
S |
Mo |
Ni |
N |
|
F304 |
0.08 max |
0.045 max |
2 max |
18 – 20 |
0.75 max |
0.030 max |
– |
8 – 11 |
– |
|
F304L |
0.035 max |
0.045 max |
2.0 max |
18 – 20 |
1.0 max |
0.03 max |
– |
8 – 13 |
– |
A182 F304/F304L Flange Mechanical Properties
| GRADE | Tensile Strength | Yield Strength (0.2%Offset) | Melting Point | Density | Elongation |
| F304 | Psi – 75000 , MPa – 515 | Psi – 30000 , MPa – 205 | 1400 °C (2550 °F) | 8.0 g/cm3 | 35 % |
| F304L | Psi – 75000 , MPa – 515 | Psi – 30000 , MPa – 205 | 1400 °C (2550 °F) | 8.0 g/cm3 | 35 % |
SS 304L Pipe Flange Weight Chart
|
Nominal Pipe Sizes (NPS) |
Slip On (SORF) |
Threaded (NPT) |
Socket Weld (SWRF) |
Lap Joint (Loose) |
Blind (BLRF) |
Weld Neck (WRNR) |
|---|---|---|---|---|---|---|
|
½ |
1 |
1 |
2 |
1 |
2 |
2 |
|
¾ |
2 |
2 |
2 |
2 |
2 |
2 |
|
1 |
2 |
2 |
2 |
2 |
2 |
3 |
|
1¼ |
3 |
3 |
3 |
3 |
3 |
3 |
|
1½ |
3 |
3 |
3 |
3 |
4 |
4 |
|
2 |
5 |
5 |
5 |
5 |
5 |
6 |
|
2½ |
8 |
8 |
8 |
8 |
7 |
10 |
|
3 |
9 |
9 |
9 |
9 |
9 |
11.5 |
|
3½ |
11 |
12 |
11 |
11 |
13 |
12 |
|
4 |
13 |
13 |
13 |
13 |
17 |
16.5 |
|
5 |
15 |
15 |
15 |
15 |
20 |
21 |
|
6 |
19 |
19 |
19 |
19 |
27 |
26 |
|
8 |
30 |
30 |
30 |
30 |
47 |
42 |
|
10 |
43 |
43 |
43 |
43 |
70 |
54 |
|
12 |
64 |
64 |
64 |
64 |
123 |
88 |
|
14 |
90 |
90 |
90 |
105 |
140 |
114 |
|
16 |
106 |
98 |
98 |
140 |
180 |
140 |
|
18 |
130 |
130 |
130 |
160 |
220 |
165 |
|
20 |
165 |
165 |
165 |
195 |
285 |
197 |
|
22 |
185 |
185 |
185 |
245 |
355 |
225 |
|
24 |
220 |
220 |
220 |
275 |
430 |
268 |

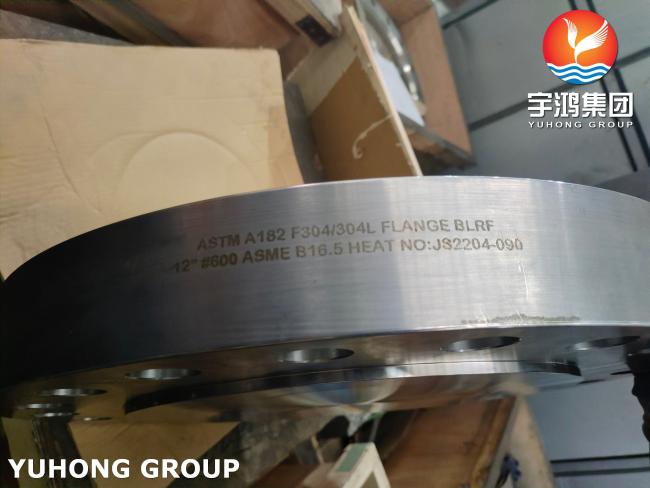

Marking:
