Seamless / welded type Stainless Steel Capillary Tube TP316L , TP304L , ASTM A213, ASTM A-269, DIN 17458,EN 10216-5
Stainless Steel Capillary Tube 304, 316, 316L, 321, ASTM A213, ASTM A-269, DIN 17458 CLASS 1, DIN 2462-1, EN 10216-5,ISO 1127 Tolerance: Permissible variations in OD +/- .005 (.13mm), wall thickness +/-15%

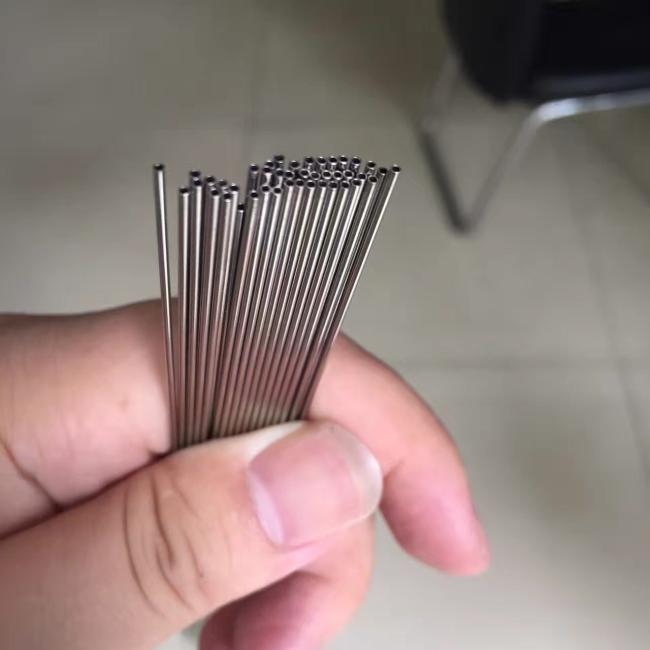

The Stainless Steel Capillary Tubes are used while supplying liquids and gases from sensors to measuring instruments. The tubes are used in various critical applications with having inner surface free from oil, grease and dust particles. These tubes are available in different sizes, tolerances and thickness as per the requirements of our clients.
- Tight tolerances
- Free from oil & dust particles from inside
- Rust resistant
- Gas and liquid lines
- Medical instruments (hypodermic needle)
- Chromatography
- Measurement in remote thermometer systems (with or without compensation)
Available Grades : 304, 304L, 316, 316L
Available Types : Seamless & Welded
Available Size : OD :Min. 0.5mm to 6mm
WT:0.02 to 2mm
Length Max.: 1000m /pc
| Wall Thickness (mm) | |||||||||||||||||||||||||
| O.D. (mm) | 0.075 | 0.08 | 0.1 | 0.125 | 0.15 | 0.175 | 0.2 | 0.225 | 0.25 | 0.3 | 0.35 | 0.375 | 0.4 | 0.45 | 0.5 | 0.6 | 0.75 | 0.8 | 0.85 | 1 | 1.25 | 1.5 | 1.8 | 2 | 2.5 |
| 0.1 | |||||||||||||||||||||||||
| 0.2 | 0.04 | ||||||||||||||||||||||||
| 0.3 | 0.15 | 0.14 | 0.1 | ||||||||||||||||||||||
| 0.4 | 0.2 | ||||||||||||||||||||||||
| 0.5 | 0.3 | 0.2 | |||||||||||||||||||||||
| 0.55 | |||||||||||||||||||||||||
| 0.6 | 0.4 | ||||||||||||||||||||||||
| 0.62 | 0.32 | ||||||||||||||||||||||||
| 0.7 | 0.45 | 0.4 | |||||||||||||||||||||||
| 0.8 | 0.5 | 0.45 | 0.3 | 0.1 | |||||||||||||||||||||
| 0.9 | 0.5 | ||||||||||||||||||||||||
| 1 | 0.8 | 0.7 | 0.6 | 0.5 | 0.4 | 0.3 | |||||||||||||||||||
| 1.1 | 0.7 | ||||||||||||||||||||||||
| 1.2 | 0.8 | 0.3 | |||||||||||||||||||||||
| 1.3 | 0.85 | 0.8 | |||||||||||||||||||||||
| 1.4 | 1 | ||||||||||||||||||||||||
| 1.5 | 1.2 | 1.1 | 1 | 0.8 | 0.7 | 0.5 | |||||||||||||||||||
| 1.6 | 1.2 | 1 | 0.6 | 0.1 | |||||||||||||||||||||
| 1.7 | 1.3 | ||||||||||||||||||||||||
| 1.8 | 1.3 | 1 | |||||||||||||||||||||||
| 1.9 | 1.4 | ||||||||||||||||||||||||
| 2 | 1.8 | 1.6 | 1.5 | 1.4 | 1 | ||||||||||||||||||||
| 2.2 | 1.6 | 0.5 | |||||||||||||||||||||||
| 2.4 | 1.6 | ||||||||||||||||||||||||
| 2.5 | 2.1 | 2 | 1.9 | 1.7 | 1.5 | ||||||||||||||||||||
| 2.6 | 2 | ||||||||||||||||||||||||
| 2.8 | 2 | ||||||||||||||||||||||||
| 3 | 2.6 | 2.5 | 2 | 1.5 | 1 | ||||||||||||||||||||
| 3.2 | 2.8 | 2.4 | |||||||||||||||||||||||
| 3.25 | 0.75 | ||||||||||||||||||||||||
| 3.5 | 2.75 | 2.5 | 2.3 | ||||||||||||||||||||||
| 4 | 3.5 | 3 | 2.5 | 2 | 1.5 | 1 | |||||||||||||||||||
| 4.5 | 4 | 3.5 | |||||||||||||||||||||||
| 5 | 4.7 | 4.6 | 4.5 | 4 | 3.5 | 3 | 2 | 1.4 | |||||||||||||||||
| 5.3 | 4.8 | ||||||||||||||||||||||||
| 5.5 | 3.5 | ||||||||||||||||||||||||
| 6 | 5.7 | 5.5 | 5.2 | 5 | 4.5 | 4.4 | 4 | 3 | 2.4 | 2 | 1 | ||||||||||||||
