0.85KW 100,000 RPM Water / Oil Cooled High Glossy Polishing Aluminum Motor Spindle

0.85KW 75,000 RPM  High glossy polishing Aluminum spindle

PRODUCT DESCRIPTION

MODEL : KL-100HAT

SPEED RANGE : 18,000 - 100,000 rpm

BEARING TYPE : Air bearing

SPINDLE WEIGHT : 3.8kg

COLLET SIZE : Ø1/8”   Ø6 (Optional)

BODY SIZE : Ø 61.9

Air Pressure : 6.0 kgf/cm²

Max power : 0.85KW

Coolant : Water / Oil

Coolant water temperature : 20+2

Fixed voltage : 180V

Fixed current : 4 A

Static Runout : <2µm

Dynamic Runout : <7µm

Max axial load : 196 N

Vibration : 0.8MM/S

Temperature sensor ohms KΩ : R=60±5% AT 25℃

Competitive Advantage :

LOW STATIC

LOW DYNAMIC RUN OUT

STABLE CHARACTER AND LONG LIFE

SUITABLE FOR Aluminum Frame high glossy polishing

APPLICATION :

Mirror surface polishing for aluminum frame edge

Cutting depth : 0.05mm-0.1mm

MACHINE REFERENCE : KLINGINBERG PLURITEC ；HITACHI ；LENZ ；ANDERSON ….

Quick Detail :

SPECIFICATION:

Why choose KLKJ?

With nearly 15 years technology in spindle maintenance, 10 years success experience for spindles parts  production, and 9 years spindle R&D, KLKJ succeed in offer air bearing spindle up to 200krpm.

All spindles at the KLKJ are fully checked and tested using stringent quality control procedures. KLKJ  ensures every repaired spindle passes the following points to make it in long life and stable character :

1. Air flow
2. Water flow
3. End float/lift off
4. Axial load (inner)
5. Axial load (outer)
6. Torque

7.  Static RUNOUT

8.  Dynamic RUNOUT

9.  Motor check

10. Vibration

11. Material analysis & strictly quality test detection control

12. Stringent tolerance control

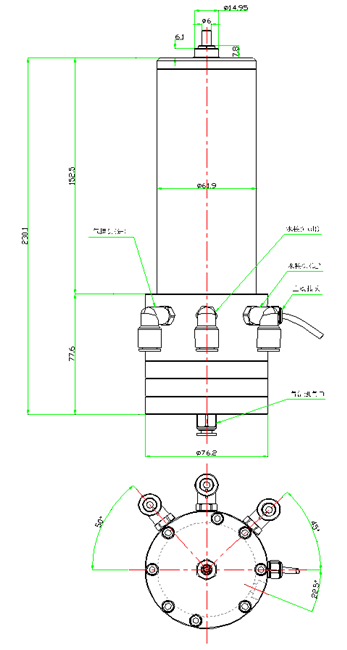

Spindle drawing

SPINDLE SKETCH
