JD0-0002NL Magnetic RJ45 Jack , Female To Female POE Magnetic Modular Jack For Switches

JD0-0002NL female to female POE Magnetic Modular Jack For switches

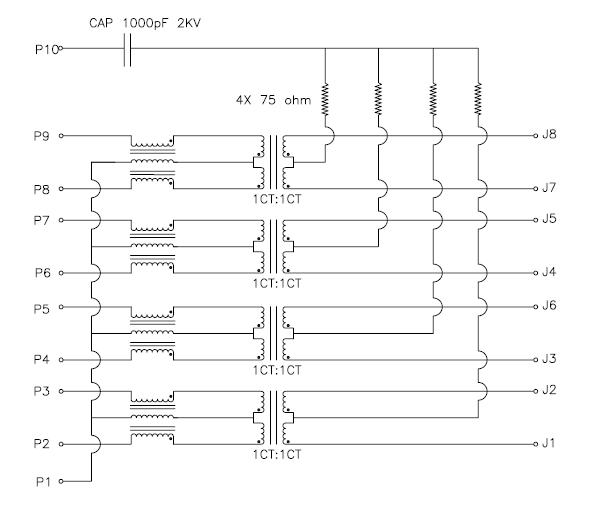

Electronical Specifications:

1. Turn Ratio @100KHz: (P2-P3):(J1-J2) = 1:1± 5%                                                                                                    (P4-P5):(J3-J6) = 1:1± 5%                                                                                                    (P6-P7):(J4-J5) = 1:1± 5%                                                                                                         (P8-P9):(J7-J8) = 1:1± 5%
2. Primary Inductance: 350uH MIN @100KHz, 0.1V 8mA DC BIAS
3. DC Resistance:                           1.2 OHMS MAX
4. Insertion Loss:                1-125MHz      -1.0dB  TYP
5. Return Loss:                   1-40MHz      -16dB MIN                                                                                                        40-60MHz    -12dB MIN                                                                                                      60-80MHz     -10dB MIN                                                                                                      80-100MHz    -8dB MIN
6. Cross Talk:                     1-100MHz       -30dB  MIN
7. Common to common mode attrnuation :  1-100MHz    -30dB  MIN
8. Isolatioon :  PHY Side to Line Side :   2250VDC

LED Specifications:

JD0-0002NL female to female POE Magnetic Modular Jack For switches

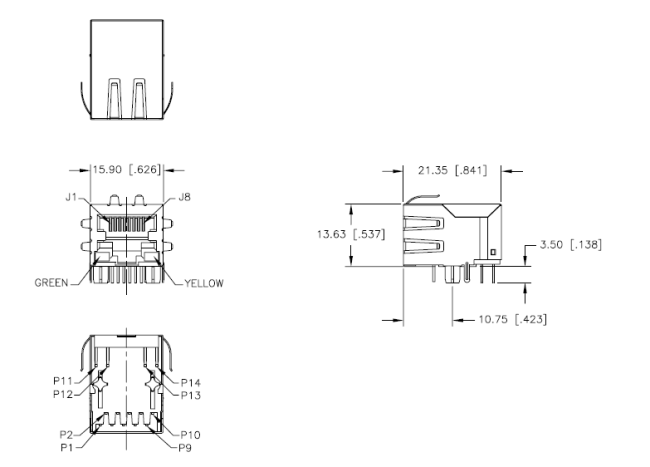

Shape and Dimensions:
