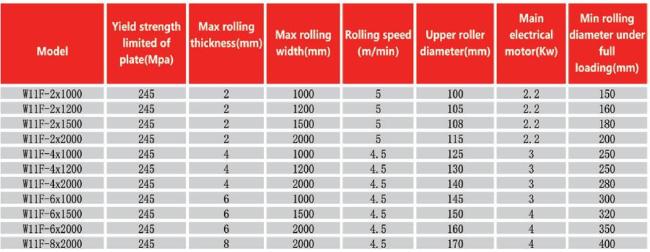

MACHNICAL ASYMMETRICAL 3-ROLLS PLATE BENDING MACHINE, W11F SERIES, МАХНИЧЕСКАЯ АСИММЕТРИЧНАЯ 3-ВАЛКОВАЯ ЛИСТОГИБОЧНАЯ МАШИНА

Introduction:

The mechanical symmetrical 3-roll rolling machine has 3 symmetrically arranged rolls, with the upper roll located at the center of the two lower rolls. A worm and gear drive, along with a screw rod and screw auxiliary drive, are used to drive the rolls to move vertically. The gear on the main speed reducer is used to mesh with the gears of both lower rolls for rotation, thereby providing torque for rolling the plate. The metal plate is positioned among the three working rolls (two lower rolls and one upper roll) and is subsequently continuously bent under the pressure of the upper roll and the rotation of the lower rolls, resulting in permanent plastic deformation of the plate to roll it into the required shape, such as a cylinder, tapered cylinder, or arc.The disadvantage of the mechanical symmetrical 3-roll rolling machine is that the ends of the plate cannot be bent preliminarily.

Механический симметричный 3-валковый прокатный станок имеет 3 симметрично расположенных вала, при этом верхний вал находится между двумя нижними валами. Для привода валов к вертикальному движению используются червячный и зубчатый привод, а также вспомогательный привод с помощью винтового стержня. Зубчатое колесо на главном редукторе используется для зацепления зубчатых колес обоих нижних валов для вращения, чтобы обеспечить крутящий момент для прокатки плиты. Металлическая плита располагается между тремя рабочими валами (двумя нижними валами и одним верхним валом) и затем непрерывно изгибается под давлением верхнего вала и вращением нижних валов, чтобы вызвать постоянную пластическую деформацию плиты, таким образом, прокатывая плиту в требуемую форму, такую как цилиндр, конический цилиндр или дуга.Недостатком механического симметричного 3-валкового прокатного станка является то, что конец плиты не может быть предварительно изогнут
