Профилегибочная машина для производства кровельных панелей может производить 2 типа кровельных панелей.
Профилегибочная машина для производства кровельных панелей может производить 2 типа кровельных панелей.
В состав оборудования входят: простой механический разматыватель 5T, направляющее устройство подачи, основное формовочное устройство, режущая система, приемное устройство, гидравлическая система и электрическая система управления.
Если вы хотите сэкономить место и средства, то двухслойная профилегибочная машина - ваш лучший выбор. Он может одновременно изготавливать кровельные и стеновые панели.
Машина может выполнять два проекта, но недостатком является то, что они не могут работать одновременно. Причина в том, что у них общий мотор и гильотина.

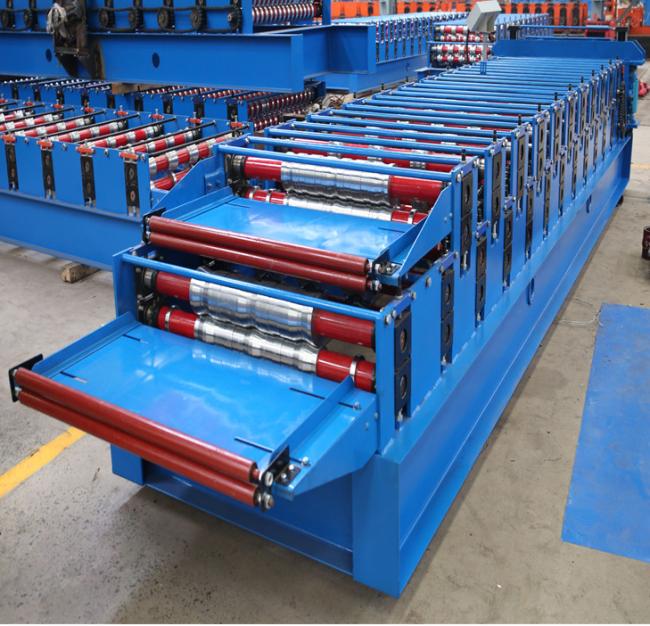

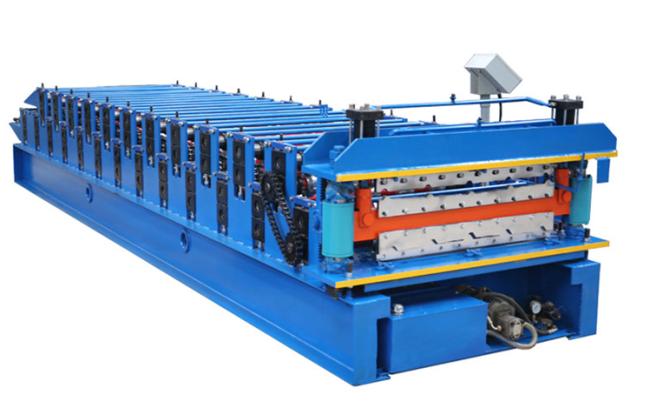

Профилегибочная машина с двойной крышей имеет два или два слоя профилированных деталей, поэтому ее также называют двухслойной профилегибочной машиной, поскольку она может производить две металлические пластины.
1. Основные параметры двухслойной машины:
Параметры сырья
| материал | толщина | I.D | Предел текучести |
| Q235 gi&ppgi& galvalume | 0.25-0.7mm | 508mm | <=235mpa |
3. Технические параметры:
Вес машины составляет примерно 3,1 тонны. Общий размер машины: 6800 (L) * 1200 (W) * 1500 мм (H)
3.1 Ручной разматыватель
Емкость разматывателя: 5 тонн
Сегмент рынка: ручной
Сегментированное вращение: вручную
Количество сегментов: 4
Диапазон расширения сегмента: 480-520 мм
Режим работы: ручной
количество: 1
3.2 Система наведения:
Держите материал ровно
Входные и регулируемые колеса: 2 рулона
количество: 1
3.3 Основная формовочная машина:
Толщина рулона: 0,25-0,7 мм
Тип двигателя: трехфазный асинхронный двигатель
Мощность главного двигателя: 4 кВт + 3 кВт (нормальная скорость),

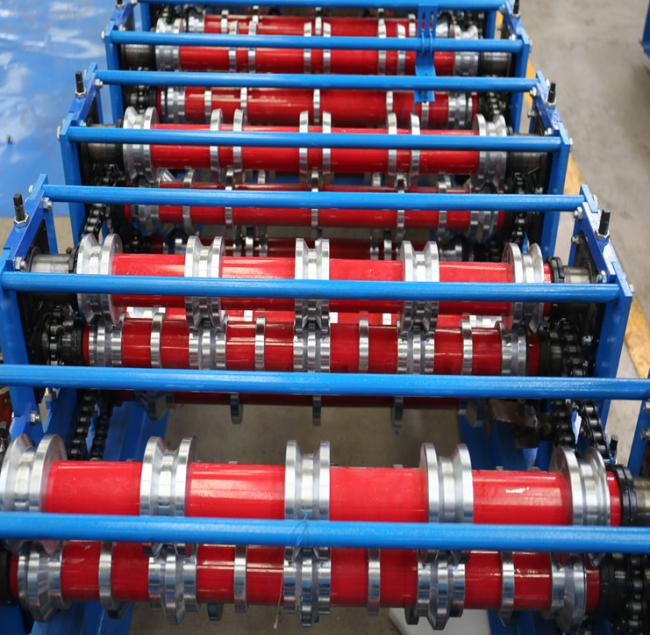

Около 13 комплектов роликов, в том числе
Ролик: S45C закаливается, а вал валика дважды обрабатывается шлифовальной машиной для обеспечения точности конечного продукта.
Вал: Максимальный диаметр вала: ø70 мм (закалка и отпуск)

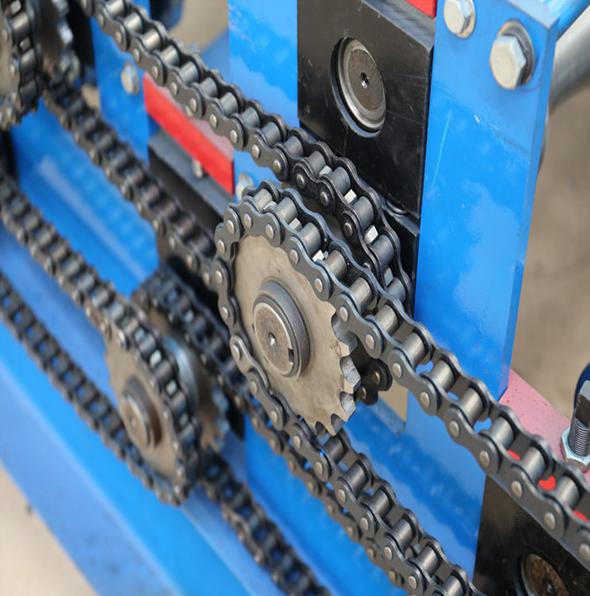

Режим передачи: одна дюймовая цепь
количество: 1
3.4 Гидравлическая резка:
Материал клинка: Cr12Mov, HRC58-62
Измерение длины: автоматическое измерение длины энкодера
Тип резки: После формовки, резка: После прокатки нарезается на пластину необходимой длины без смены форм разных размеров.
Действие резки: хост автоматически останавливается и начинает резку. После резки хост запускается автоматически.
Мощность двигателя: 3кВт
3.5 Структура поддержки продукта
Размеры: длина 3м x ширина 0,5м

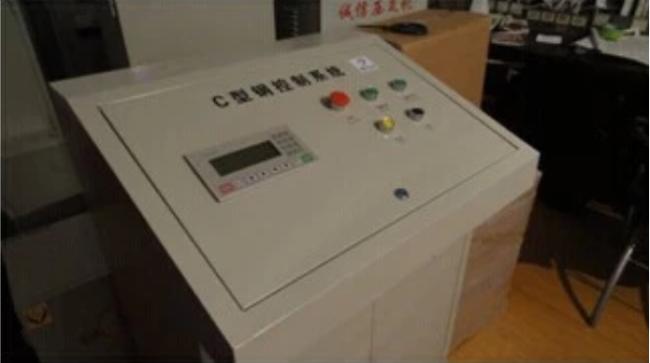

Новая двухслойная профилегибочная машина (система управления)
1. Экран: отображение текстового экрана
2. ПЛК: Taida DVP14ES из Тайваня
3. Кодировщик: ENC-1-1-1T-24
