Кожухотрубный теплообменник API 660 с клеймом ASME U для нефтегазовой отрасли
Price:
According to the drawing
MOQ:
1 Set
Delivery Time:
40 - 180 Days
Brand:
Yuhong
Product Description
Кожухотрубный теплообменник API 660 с клеймом ASME U для нефтегазовой отрасли
Yuhong Group Co., Ltd — ведущий поставщик теплообменного оборудования и комплектующих для нефтегазовой, химической и энергетической отраслей. С момента основания компания накопила более чем 20-летний опыт в производстве и поставках, успешно реализовав проекты для свыше 3 000 клиентов по всему миру. Собственное производство и инжиниринговый центр позволяют предлагать оборудование, соответствующее строгим международным стандартам, включая кожухотрубные теплообменники по стандарту API 660 с сертификацией ASME U Stamp.
Соответствие стандартам и область применения
Оборудование предназначено для использования на объектах нефтепереработки, нефтехимии и в газовой промышленности.
Соответствие международным стандартам:
- API 660 — отраслевой стандарт Американского нефтяного института, устанавливающий требования к проектированию, материалам и испытаниям кожухотрубных теплообменников для нефтепереработки
- TEMA — стандарты Ассоциации производителей трубчатых теплообменников, определяющие классы оборудования (R, C, B), типы конструкций и размеры компонентов
- ASME (Section II и Section VIII, Div.1) — нормы Американского общества инженеров-механиков: Section II задаёт требования к материалам, а Section VIII — правила расчёта и изготовления сосудов под давлением, что подтверждается наличием клейма ASME U
- ISO 16812 — международный стандарт, гармонизированный с API 660 для нефтегазовой отрасли
Конструкция и основные компоненты
Предлагаемые теплообменники могут быть различных типов: с неподвижными трубными решетками, с плавающей головкой, U-образными трубами. В конструкции используются следующие ключевые компоненты собственного производства:
| Русский | English | Назначение компонента |
|---|---|---|

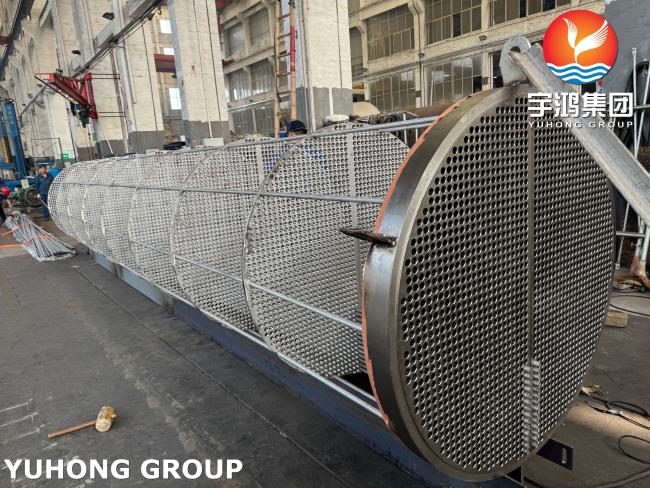

| Трубный пучок | Tube Bundle | Пучок теплообменных труб, через которые проходит технологическая среда для передачи тепла |
| Трубная решетка | Tubesheet | Плита, в которой закрепляются концы труб; разделяет трубное и межтрубное пространство |
| Кожух | Shell | Наружный корпус теплообменника, внутри которого размещается трубный пучок |
| Камера | Channel | Узел на входе/выходе среды, распределяющий поток по трубкам |
| Эллиптическое днище | Dish Head | Герметично закрывает торцы кожуха или камеры; выдерживает высокое давление |
| Перегородка | Baffle | Направляет поток в межтрубном пространстве и поддерживает трубный пучок |
| Кольцевой фланец | Girth Flange | Соединяет основные части корпуса (кожух и камеры) между собой |
| Патрубок (входной/выходной) | Nozzle | Для подвода и отвода рабочих сред |
Технические особенности и преимущества
Благодаря строгому соблюдению стандартов API и ASME, оборудование Yuhong Group демонстрирует высокую надежность в непрерывных технологических циклах.
Надежность для тяжелых условий эксплуатации:
- Конструкция рассчитана на высокое давление и температуру, характерные для процессов гидрокрекинга, риформинга и других нефтехимических производств
- Возможность компенсации температурных расширений за счет применения плавающей головки или U-образных труб
Применяемые материалы:
В зависимости от коррозионной активности среды и температуры используются:
- Нержавеющие стали
- Дуплексные и супердуплексные стали
- Никелевые сплавы
- Медные сплавы и Титан
- Плакированные материалы для обеспечения баланса между прочностью основы и коррозионной стойкостью
Система контроля качества и испытания:
Качество сварных швов и основного металла подтверждается методами неразрушающего контроля:
- Рентгеновский контроль (RT)
- Ультразвуковой контроль (UT)
- Капиллярный контроль (PT)
- Магнитопорошковый контроль (MT)
- Гидравлические испытания (Pressure Test)
Комплектующие и запасные части
Yuhong Group поставляет комплектующие для ремонта и сборки теплообменников:
- Трубы теплообменные (гладкие, U-образные, оребренные)
- Трубные решетки и проставки
- Крепеж, фланцы и прокладки
- Перегородки и анкерные стяжки
Индивидуальные решения
Мы предлагаем не только готовые решения, но и полный цикл проектирования теплообменного оборудования под конкретные задачи заказчика:
- Проектирование по техническому заданию — разработка конструкции с учетом требуемых параметров давления, температуры и среды
- Тепловой и механический расчет — обеспечение надежности и эффективности работы оборудования
- Подбор материалов — выбор оптимальных сплавов (включая коррозионностойкие стали, никелевые и титановые сплавы) в зависимости от условий эксплуатации
- Адаптация к особым условиям — возможность изготовления оборудования для сред с повышенным содержанием сероводорода (в соответствии с требованиями NACE)
Контактная информация:
Для получения коммерческого предложения, свяжитесь с нами по электронной почте: vladimir@steelseamlesspipe.com
