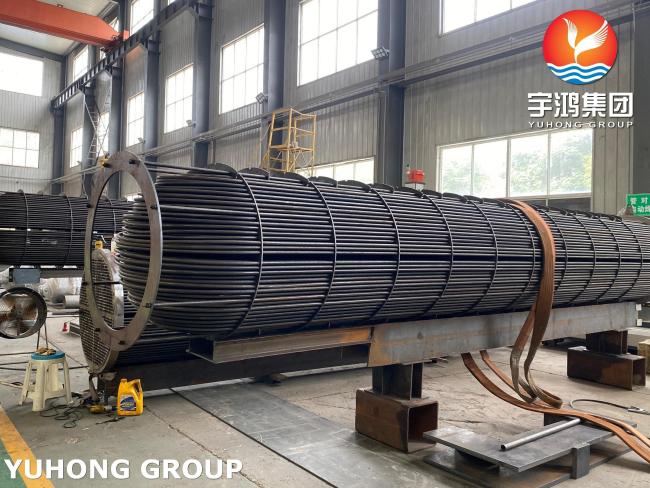

Кожухотрубный Теплообменник API 660 с клеймом ASME U для Нефтехимической Промышленности
Yuhong Group Co., Ltd. — ведущий китайский производитель и поставщик теплообменного оборудования для нефтегазовой, нефтехимической и энергетической отраслей. Более 15 лет мы специализируемся на проектировании и изготовлении кожухотрубчатых теплообменников, аппаратов воздушного охлаждения, сосудов под давлением, а также поставляем трубные пучки, U-образные трубы, оребрённые трубы, теплообменные трубы и комплектующие (трубные решетки, перегородки, днища, фланцы и др.).
Наша продукция сертифицирована по стандартам ASME U Stamp, ISO 9001, ISO 14001, ISO 18001, TUV, а также классификационными обществами ABS, BV, DNV-GL, LR, KR, CCS, NK. Благодаря строгой системе контроля качества и богатому опыту OEM/ODM производства, наше оборудование успешно эксплуатируется более чем у 200 клиентов по всему миру.
| Параметр | Значение |
|---|---|
| Расчётное давление | по требованию заказчика |
| Расчётная температура | от -29°C до +400°C |
| Диаметр кожуха | от 150 мм до 2000 мм |
| Диаметр труб | 12.7 мм (1/2″), 19.05 мм (3/4″), 25.4 мм (1″) |
| Разбивка труб | треугольная (30°), квадратная (90°) или повёрнуто-квадратная (45°) |
| Число ходов | одноходовые или многоходовые |
| Перегородки | сегментные или двойные сегментные для оптимизации потока |
| Типы конструкций | с неподвижной трубной решеткой, с плавающей головой, U-образные трубы |
- Кожух (корпус): Углеродистая сталь (ASTM A516 Gr.70), нержавеющая сталь (304/316/321), легированная сталь, дуплексная сталь.
- Теплообменные трубы: Углеродистая сталь (ASTM A179 / A210), нержавеющая сталь (ASTM A249 / A213 — 304, 316, 321), медные сплавы (адмиралтейская латунь, Cu-Ni 90/10, 70/30), инконель, хастеллой, монель.
- Трубные решетки: Углеродистая сталь, нержавеющая сталь, плакированные или наплавленные коррозионностойкими сплавами.
- Уплотнения (прокладки): Спирально-навитые, металлообкладные или кольцевого типа (RTJ).
- Патрубки и фланцы: По стандартам ASME B16.5 / B16.47, материалы — углеродистая и нержавеющая сталь.
| Элемент / Характеристика | Значение |
|---|---|
| C (Углерод) | ≤ 0.30% |
| Mn (Марганец) | 0.79 - 1.30% |
| P (Фосфор) | ≤ 0.035% |
| S (Сера) | ≤ 0.035% |
| Si (Кремний) | 0.15 - 0.40% |
| Предел текучести (Yield Strength) | ≥ 260 МПа |
| Предел прочности (Tensile Strength) | 485 - 620 МПа |
| Относительное удлинение | ≥ 17% |
| Рабочая температура | до +540°C |
| Характеристика | TP304 | TP316 |
|---|---|---|
| Предел текучести (0.2% Offset) | ≥ 205 МПа | ≥ 205 МПа |
| Предел прочности | ≥ 515 МПа | ≥ 515 МПа |
| Относительное удлинение | ≥ 35% | ≥ 35% |
| Твердость (HRB) | ≤ 90 | ≤ 90 |
| Макс. рабочая температура | +800°C | +800°C |
- Соответствие API 660 — гарантирует безопасность, надёжность и соответствие самым строгим требованиям нефтеперерабатывающей и нефтехимической отраслей.
- Клеймо ASME U Stamp — подтверждает соответствие Кодексу ASME Section VIII, Div. 1 и право на эксплуатацию на международных рынках.
- Широкий выбор материалов — от углеродистой стали до экзотических сплавов (инконель, хастеллой, титан, дуплексная сталь), обеспечивающих стойкость к коррозии, высоким температурам и агрессивным средам.
- Оптимизированная тепловая эффективность — до 10 000 Вт/(м²*°С) с возможностью использования оребрённых труб и специальных схем разбивки.
- Устойчивость к накипеобразованию — гладкие поверхности нержавеющих труб минимизируют отложения, продлевая межремонтный интервал.
- Долговечность — срок службы более 20 лет для оборудования из нержавеющих сталей.
- Гибкость конфигураций — исполнения с неподвижной решёткой, плавающей головой или U-образными трубами под любые технологические задачи.
- Лёгкость обслуживания — съёмный трубный пучок упрощает чистку и замену труб.
- Неразрушающий контроль (NDT) — 100% контроль сварных швов методами УЗК, РК, ПК, МК.
- Постсварочная термообработка (PWHT) — выполняется согласно ASME Sec. II Part A и API RP 934-E.
Наши кожухотрубчатые теплообменники API 660 с клеймом ASME U Stamp успешно эксплуатируются в следующих отраслях и процессах:
- Нефтепереработка — нагрев сырой нефти, промежуточное охлаждение, конденсация углеводородов, ребойлеры, охлаждение дистиллятов.
- Нефтехимия — конденсаторы, испарители, ребойлеры в процессах производства этилена, пропилена, бензола, стирола.
- Газовая промышленность — охлаждение природного газа, дегидрация, конденсация тяжелых углеводородов, рекуперация тепла.
- Энергетика — паровые конденсаторы, подогреватели питательной воды, маслоохладители турбин, системы утилизации тепла дымовых газов.
- Нефтегазовые платформы (шельфовые проекты) — охлаждение скважинной жидкости, конденсация, системы опреснения морской воды.
- Химическая промышленность — утилизация тепла экзотермических реакций, охлаждение агрессивных реагентов, конденсация кислот.
Мы предлагаем полный цикл индивидуального проектирования теплообменного оборудования с учётом:
- Технологических параметров (расход, давление, температура сред)
- Агрессивности рабочих сред (H₂S, CO₂, хлориды, кислоты)
- Климатических условий эксплуатации (арктические или тропические зоны)
- Требований заказчика к материалам, размерам, типу конструкции и срокам поставки
Наши инженеры разработают оптимальную конфигурацию теплообменника для вашего конкретного процесса, обеспечивая максимальную тепловую эффективность при минимальных эксплуатационных затратах.
Для получения коммерческого предложения, технической консультации или запроса документации, пожалуйста, свяжитесь с нами: vladimir@steelseamlesspipe.com
