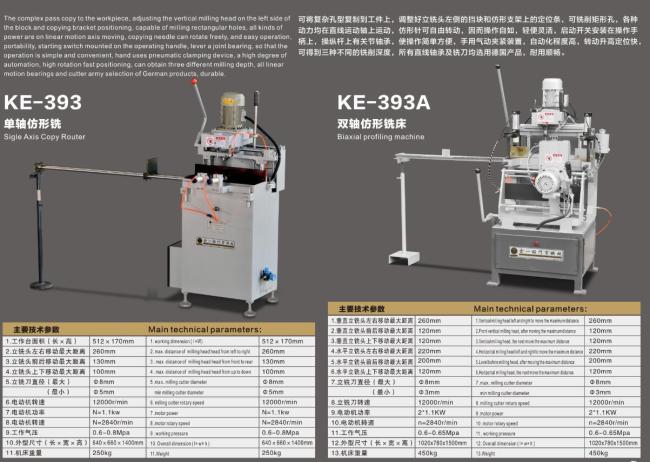

KM-393A Window Door Profile for aluminum Biaxial profiling machine

KM - 393 - a biaxial copying milling machine

1. The Spanish drive belt

2. Special control handle

3. Schneider low voltage apparatus

4. The KBS linear bearing

5. Germany cutter

6. Joint JELPC pneumatic components

7. CE standard 24 v control circuit

The main technical parameters

1. The vertical milling head left and right moving maximum distance -- -- -- -- -- -- -- -- -- -- -- -- -- --260 mm

2. The maximum distance after vertical milling entered, -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- 120 mm

3. The vertical milling head, the largest mobile distance -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- 120 mm

4. The horizontal vertical milling head left and right moving maximum distance -- -- -- -- -- -- ---- -- 220 mm

5. The level of vertical milling entered, the maximum distance after -- -- -- -- -- -- -- -- -- -- -- -- - -- 200 mm

6. The level of vertical milling head, the largest mobile distance -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- 120 mm

7. End mill diameter biggest -- -- -- -- -- -- -- -- -- - -  phi 8 mm  Minimum -- -- -- -- -- -- -- -- -- -- -- -- - 3 mm

8. End mill speed -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- 12000 r/min

9. The motor power -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- 2 * 1.1 KW

The motor speed was -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- - -- n = 2840 r/min

11. Pneumatic cylinder work -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- ---- - 0.6-0.65 Mpa

12. The dimensions (length x width x height) -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- - - 1020 x780x1500mm

13. The machine weight -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- 450 kg

Main features:

1. Use CE standard 24 v control circuit, safe in operation.
