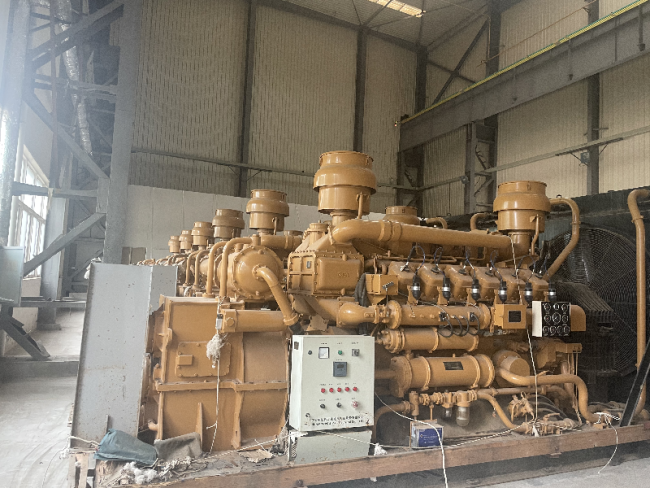

Stitt Spark Plug 127.90.50 S-R807bex-15.2 Accessories Jichai Chidong Brand G12V190 500KW natural gas generator

500 kW Газопоршневая электростанция — Технические характеристики

1. Общие параметры установки

• Модель газогенератора: 500GF-T6

• Номинальная мощность: 500 кВт

• Номинальная частота вращения: 1000 об/мин

• Номинальное напряжение: 400 В

• Номинальная частота: 50 Гц

• Коэффициент мощности: 0.8 (lag)

• Система электроснабжения: трёхфазная, четырёхпроводная

• Тип возбуждения: бесщёточное

• Система запуска: 24 V DC электрический стартер

• Система охлаждения: закрытое водяное охлаждение

• Система регулирования оборотов: электронный регулятор (WOODWARD)

2. Габариты и масса

• Габаритные размеры: 6195 × 2200 × 2778 мм

• Масса установки: 12 500 кг

3. Характеристики напряжения и частоты

Напряжение

• Статическая регулировка: ±2.5 %

• Переходное отклонение: +22% ～ -18%

• Время стабилизации: 1.5 с

• Пульсации: ≤1.2 %

Частота

• Статическая регулировка: 0–5 %

• Переходное отклонение: ≤±15 %

• Время стабилизации: <12 с

• Пульсации: ≤2 %

4. Двигатель

• Модель двигателя: 12V190ZDT1-2

• Мощность двигателя: 550 кВт

• Конфигурация цилиндров: V-образный, 12 цилиндров, 60°

• Тип двигателя: 4-тактный, водяное охлаждение, турбонаддув с интеркулером, искровое зажигание, внешний смеситель

• Диаметр цилиндра: 190 мм

• Ход поршня: 210 мм

• Степень сжатия: 8:1

• Номинальная скорость: 1000 об/мин

• Минимальные устойчивые обороты (холостой ход): 700 об/мин

• Давление газа: 80–150 кПа

• Удельный расход топлива: 11000 кДж/кВт·ч

• Тип топлива: природный газ

• Система зажигания: свечное зажигание

• Расход масла: ≤1.6 г/кВт·ч

• Тип масла: Kunlun KCN 7810 / 15W40 CD / Mobil Pegasus 705

• Объём масляной системы: 400 л

• Температура выхлопа (перед турбиной): ≤650°C

• Температура воды (выход): ≤90°C

• Температура воды (вход): ≤70°C

• Температура интеркулера (вход воды): ≤45°C

• Уровень шума: 123 дБ

• Смазка: комбинированная (давление + разбрызгивание)

5. Генератор

• Модель генератора: 1FC5

• КПД при cosφ = 0.8: 94 %

• Выходная мощность при cosφ = 0.8: 480 кВт

• Частота: 50 Гц

• Напряжение: 400 В

• Соединение: трёхфазное, четырёхпроводное

• Класс защиты: IP23

• Класс изоляции: F

• Тип возбуждения: бесщёточное

• Частота вращения: 1000 об/мин

• Масса генератора: 8300 кг

6. Условия эксплуатации

• Температура окружающей среды: -35°C ～ +35°C

• Относительная влажность: ≤90% (при 20°C)

• Высота над уровнем моря: ≤1000 м

Номинальные условия:

• Атмосферное давление: 100 кПа

• Температура: 25°C

• Относительная влажность: 30%

7. Требования к топливному газу

• Основной состав:

  • CH₄ ≥ 76%

  • C₂H₆ < 10%

  • C₃H₈ < 8%

  • C₄H₁₀ < 6%

  • H₂S < 0.10%

  • CO₂ < 1.00%

• Низшая теплота сгорания: > 41860 kJ/m³

Требования к качеству газа:

• Без воды и масла

• Частицы ≤ 5 μm

• Пыль < 10 mg/m³

• Давление газа: 80–150 кПа

• Температура газа: 10–45°C

• Расход газа: ~132 Nm³/h
