HMC1000 CNC Horizontal Machining Center High Precision 220V 380V 10000RPM

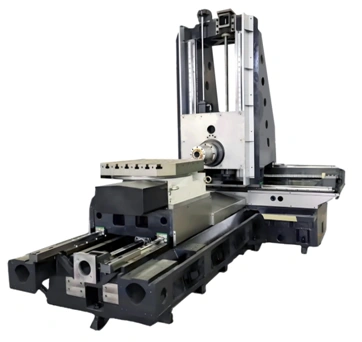

该HMC系列机床具有先进的T形整体床结构,带有龙门式立柱和前悬吊箱布局,提供卓越的刚性和精度保持.这些机器经过工程设计,强调低重心,抗扭曲结构,防锈能力,重型切割能力和高材料去除效率.
通过有限元分析(FEM),我们优化了铸造加强筋的放置,以实现最佳床身强度.Y轴底座和立柱具有专为重型切削应用设计的特殊加强结构,延长了刀具寿命和加工性能.
| 规格 | 价值 |
|---|---|
| 机器类型 | HMC1000 |
| 工作台尺寸 | 1000×1000 毫米 |
| 工作台 T 型槽 (数量 - 尺寸 × 间距) | 7-22×130 毫米 |
| 工作台的最大承载能力 | 2100千克 |
| X轴行程距离 | 1600 毫米 |
| Y轴行程距离 | 1000 毫米 |
| Z轴行程距离 | 1100 毫米 |
| 主轴中心线到工作台表面的距离 | 20-1020 毫米 |
| 主轴面到工作台中心的距离 | 250-1350 毫米 |
| 导轨形式 | 精密级P滚轮型直线导轨 |
| X,Y,Z 快速移动速度 | 24 米/分钟 |
| X轴电机最大扭矩 | 69 牛·米 |
| Y轴电机最大扭矩 | 85.2 牛·米 |
| Z轴电机最大扭矩 | 85.2 牛·米 |
| 最大主轴速度 | 6000 转/分钟 |
| 主轴锥度 | BT50 |
| 主轴电机功率 | 15/18 千瓦 |
| 工具弹匣容量 | 圆盘型30种工具 |
| 最大工具重量 | 8 公斤 (BT40) / 15 公斤 (BT50) |
| 气压 | 0.5-0.8 兆帕 |
| 定位精度 | 0.012 毫米 |
| 重复定位精度 | 0.008 毫米 |
| B轴定位精度 | 10英寸 |
| B轴重复定位精度 | 6英寸 |
| 机器尺寸(长×宽×高) | 5600×4300×3100 毫米 |
| 标准重量 | 21000 千克 |
发那科,西门子,新代,安川,三菱
高级主轴,采用进口轴承
THK, PMI, HIWIN, HTPM 45/55 精度P级滚珠式线性导轨

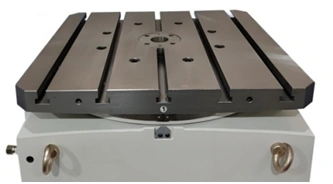

标准的无提升转台,具有连续定位和分度功能,精度达0.001°.采用滑块直接连接结构,具有高刚性和精度.
双螺纹精度丝杠系统提供零间隙传动,维护寿命达20,000小时.具有大传动比和自锁特性,非常适合铣削操作.
进口P4级精密车床轴承,采用三列滚子设计,提供卓越的轴向和径向支撑,具有强大的夹紧扭矩和防倾覆能力.
标准链式碎屑传送带与小型铁屑手推车
高质量盘式/伞式ATC刀库
Shanjmc is a leader in precision machinery manufacturing, dedicated to advancing industrial standards with innovative solutions. Our machines are crafted from high-grade materials, ensuring strength, resistance to deformation, and excellent shock absorption. We prioritize quality and performance, equipping our machines with advanced components from renowned international brands.
Our scalable designs accommodate various workbench sizes and load capacities, making them ideal for diverse industrial applications. We are committed to providing reliable, high-performance equipment that meets growing industry demands.
We are Hubei Shangjie Precision Machinery Manufacturing Co., Ltd., a leading manufacturer of precision machining equipment for industrial applications.
We implement rigorous manufacturing processes using premium materials. Our machines undergo vibration stress relief and secondary tempering to ensure consistent precision and durability.
We manufacture precision machining centers, CNC turning centers, and custom automation solutions designed for professional and bulk ordering applications.
Our machines feature advanced components ensuring high efficiency and long service life. We offer scalable designs that adapt to future demands, providing long-term value and reliability.
Yes, we provide customized solutions to meet specific business needs, including various workbench sizes and load capacities.
我们为批量订单提供有竞争力的批发价格,为扩展制造能力提供卓越的价值.
